적용기술

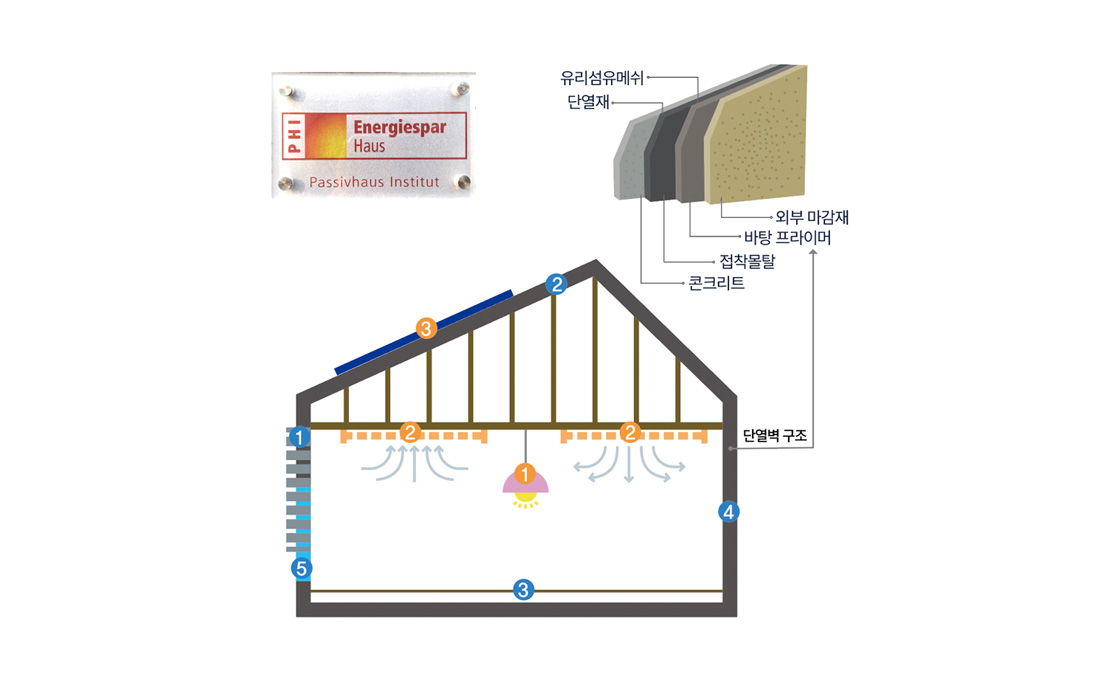

에너지센터 건축 적용기술
순천시에너지센터는 2018년 신재생에너지원과 패시브하우스 기술을 접목한 ‘순천만에너지자립마을’을 조성하면서 에너지 저소비형 건축물을 체험할 수 있는 교육 · 홍보 · 체험 공간으로 만들어졌으며 독일 패시브하우스연구소(PHI : Passive House Institute)의 패시브하우스 인증을 획득했습니다.
패시브 요소
단열과 기밀, 환기, 차양 등을 이용하여 에너지의 손실을 최소화한 기술
1차양 : 외부에 전동 블라인드를 설치하여 실내로 들어오는 일사량 조절
2방향을 고려한 배치 설계 : 수직으로 도달하는 일사량이 여름철에는 적고, 겨울철에는 많을 수 있도록 남향 배치
3단열 : 건물 내부 열손실을 최소화 하기 위해 높은 수준의 외피 단열재 사용
- ① 지붕 : 경질우레탄폼(PUR) 25cm, 열관류율 0.075(W/m²K)
- ② 외벽 : 비드법단열재(EPS) 20cm, 열관류율 0.148(W/m²K)
- ③ 바닥 : 압출법단열재(XPS) 20cm, 열관류율 0.129(W/m²K)
4기밀한 외피 : 창호, 각종 배관, 외벽체 등의 연결부에 기밀성을 확보하여 열손실 최소화 기밀테스트(Airtightness test) 결과 → 기밀값 n50 = 0.42(1/h)
5고성능 창호 : 아르곤 가스를 충진한 로이 3중유리가 사용된 시스템 창호를 사용하여 열손실 최소화 및 기능성 강화
- ① 유리 구성 : 로이 3중유리(47mm) = 로이(5mm) + 아르곤(16mm) + 투명(5mm) + 아르곤(16mm) + 로이(5mm)
- ② 태양취득율(g-value) : 0.45
- ③ 열관류율 : 0.69(W/m²K)
액티브 요소
태양열, 풍력, 지열 등 적정한 기계장치를 이용하여 에너지의 생산과 소비가 공존하는 기술
1조명 : 고효율 LED 조명 사용
2환기장치 : 열회수율 75% 이상의 열회수환기장치를 설치하여 충분한 환기 및 환기로 인한 열손실 최소화
3태양광 : 건물의 지붕에 365W 패널 45개를 설치하여 시간당 최대 16.425kW 생산
